징크시스템
평이음
FLAT LOCK SYSTEM

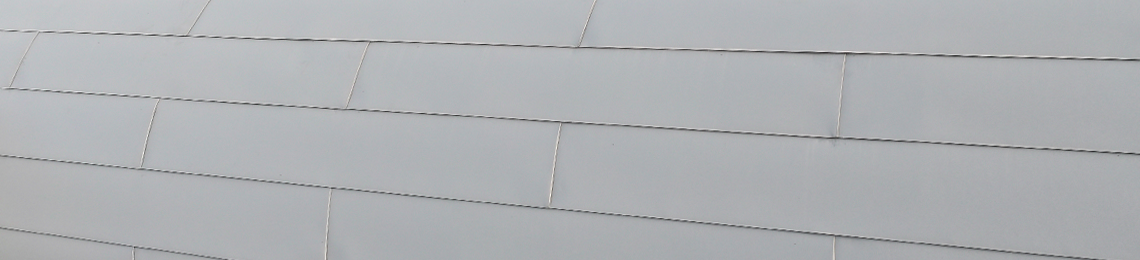

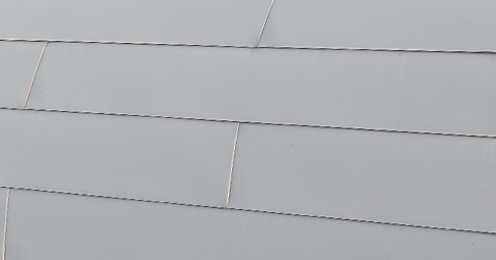

평이음
패널을 일정하게 작은 크기로 가공하여 패널과 패널의 사면을 거멀접기하여 연결하는 방법입니다.
자유로운 곡선의 시공에 적합하며, 디자이너의 의도에 따라 다양한 모양을 나타낼 수 있습니다.
시공이 비교적 용이하나, 방수 효과가 좋지 않아서 경사도가 30% 이상인 지붕과 외벽에 적합합니다.
| 징크단면
| ① 케이징크 |
| ② 합판 |
| ③ 타이맥 (투습방수지) |
| ④ 단열재 |
| ⑤ 아연각관 |
| ⑥ 콘크리트층 |
| 노출폭 (가공후 폭)
| 다이아몬드 타입
| 티타늄 | 440 X 440 (mm) |
| 알루미늄 | 445 X 445 (mm) |
| 아연도금강판 | 458 X 458 (mm) |
| 직사각형 타
| 티타늄 | 300(Min.) / 1,140(Max.) X 440 (mm) |
| 알루미늄 | 300(Min.) / 1,140(Max.) X 445 (mm) |
| 아연도금강판 | 300(Min.) / 1,140(Max.) X 458 (mm) |
