각재이음

각재이음

징크시스템

BATTEN SEAM SYSTEM
각재이음

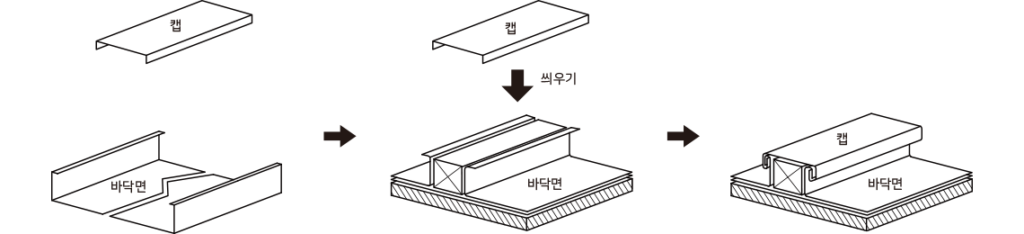

바탕재 위에 경사 방향으로 각재를 고정시키고, 각재 사이에 접혀진 패널을 끼운 다음 패널의 올림부 끝단이 덮이도록 각재 위에 캡을 씌우는 방식입니다.
선을 중시하고, 시각적 효과를 강하게 주는 경우에 많이 사용 되는 이음방식 입니다.
돌출이음에 비해 선이 강렬하고, 시각적 효과가 뛰어나지만, 자재의 로스가 많고, 가격상승 요인이 많습니다.

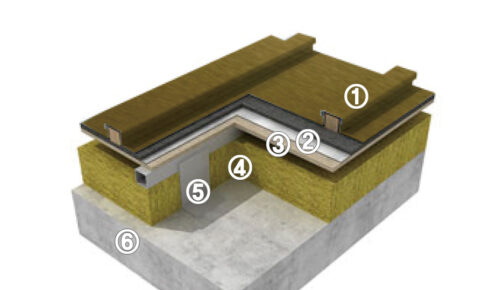

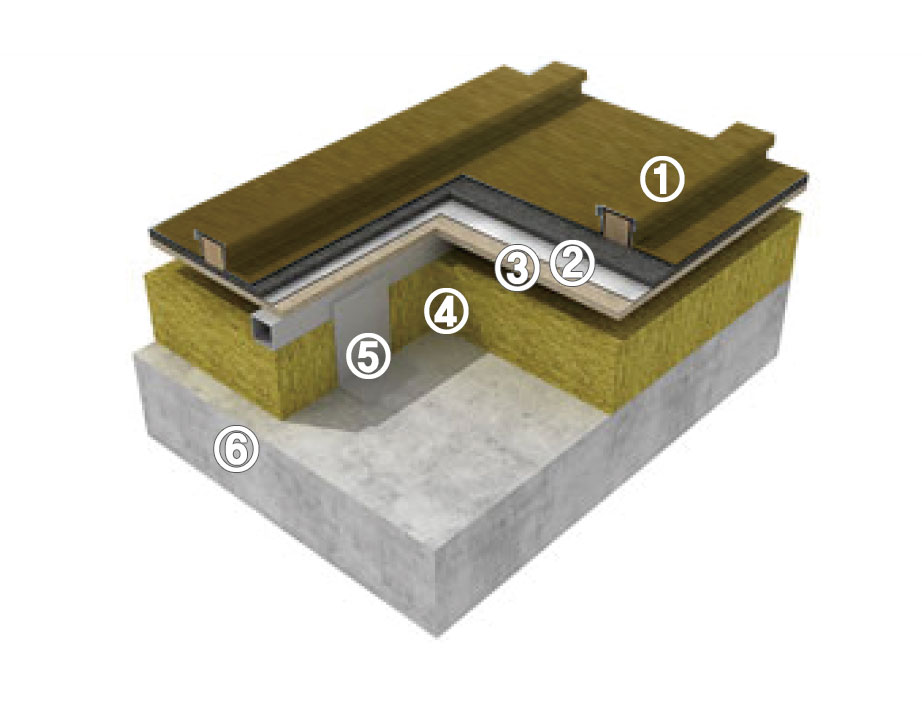

| 징크단면
① 케이징크
② 멤브레인 (환기이격제)
③ 합판
④ 단열재
⑤ 아연각관
⑥ 콘크리트층
| 각재심기 상세도
| 노출폭 (가공후 바닥폭)
티타늄412mm
알루미늄417mm
아연도금강판430mm
